SmartScope E-Series

Переваги пристрою

3D мультисенсорна вимірювальна система
Просте у використанні програмне забезпечення
Міцна та стабільна конструкція
Вимірювальна система за доступною ціною

Завантажити технічний паспорт

Опис

Вимірювальна система SmartScope E Series оснащена інноваційною оптичною системою IntelliCentric™, яка забезпечує чітке зображення високої роздільної здатності навіть при малому збільшенні. У поєднанні з цифровим збільшенням система здатна виконувати високоточні вимірювання навіть без переміщення столу. Пристрій працює з нижнім, осьовим та програмованим кільцевим освітленням для захоплення різних типів поверхонь з усіх кутів.

SmartScope E може бути оснащений контактними датчиками TP20 та TP200, а також поворотною віссю, що робить його ідеальним для широкого спектра застосувань.

Measure-X — це програмне забезпечення для вимірювань, яке пропонує широкий спектр програмованих вимірювань, включаючи різні типи оцінювання, у зручному для користувача середовищі. Програму можна доповнити іншими інструментами, такими як обробка зображень, автоматичне фокусування, автоматична передача даних, оцінка контурів або додавання допусків ANSI/ISO, створюючи таким чином повнофункціональне програмне забезпечення, що відповідає різним вимогам.

Пристрій випускається з діапазоном вимірювання 250 мм x 150 мм x 150 мм з можливістю розширення осі X до 300 мм.

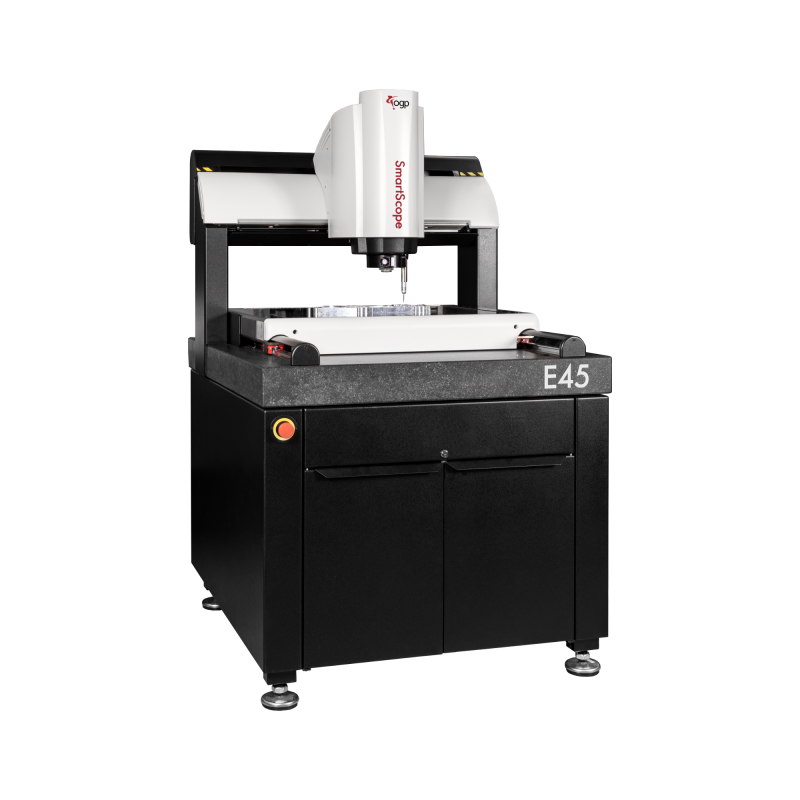

E45

Зонди та аксесуари

Контактні датчики

Поворотні індексатори

Системні застосування

Машинобудування — вимірювання оброблених деталей, литих і кованих виробів, зварних конструкцій та екструдованих деталей різних форм і розмірів.
Автомобільна промисловість — мультисенсорні вимірювальні системи OGP забезпечують інтеграцію CAD, високу продуктивність і надійність для виробничих умов, що дозволяє впроваджувати швидкі інновації з року в рік.
Пластмаси — ефективне управління контролем якості у виробництві пластмас є справжнім викликом. Автоматизовані безконтактні відеовимірювальні системи OGP забезпечують надійні, швидкі та ефективні вимірювання.
Енергетика — однією з галузей відновлюваної енергетики, що стрімко розвивається, є сонячна енергетика. Виробництво сонячних панелей потребує надзвичайно точних вимірювань.
Аерокосмічна галузь, хімічна промисловість, інновації та розробки...

Технічні характеристики

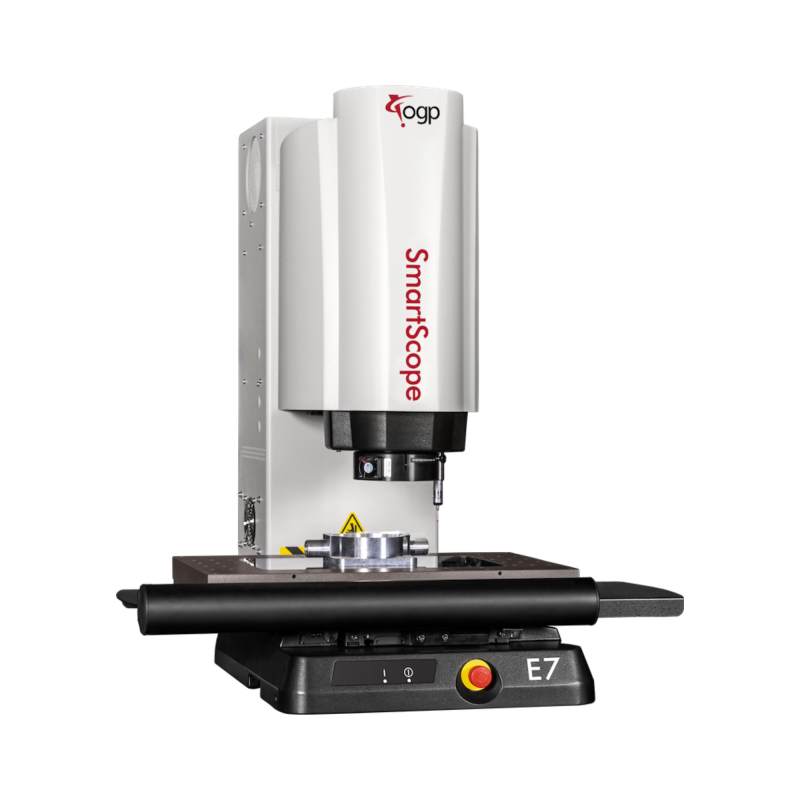

SmartScope	E7	E45
Діапазон переміщення XYZ [мм]	250(300)x150	500x450(610)
Діапазон переміщення Z [мм]	200	200(300)
Точність XY [µm]	2,2+5L/1000	2,8+5L/1000
Точність Z (оптичне вимірювання) [µm]	3,8+5L/1000 (2,8+4L/1000)¹	3,8+5L/1000 (2,8+4L/1000)¹
Роздільна здатність датчика [µm]	0,1	0,1
Вага (приблизно) [кг]	165	960
Вантажопідйомність [кг]	25	65
Додаткові контактні датчики	TP20/200	TP20/200

*L — це вимірювана довжина в міліметрах. Точність залежить від вибору датчика та умов навколишнього середовища.

¹Точність осі Z при використанні лінзи 2.0x.

Software

Measure-X

Метрологічне програмне забезпечення Measure-X — це ідеальний вибір для тих, хто шукає універсальний інструмент для вимірювання, який є простим у використанні та здатний впоратися навіть із вимогливим аналізом форми або контуру. Незалежно від того, використовуєте ви оптику, контактні датчики чи лазери, це програмне забезпечення забезпечить вам точні результати.

Просте програмування – Робота в Measure-X є інтуїтивно зрозумілою, і ви опануєте її в найкоротші терміни. Ви можете вимірювати та переглядати результати в режимі реального часу безпосередньо у вікні живого відео. Панель інструментів має логічний дизайн із великими, чітко ідентифікованими іконками, що дає вам миттєвий доступ до всіх функцій вимірювання, побудови та аналізу.

Вимірювання – Просто помістіть деталь на предметний столик і почніть вимірювання одним кліком. Програмне забезпечення SNAP-X сканує зображення та автоматично виділяє всі помітні елементи (Feature Extracts). Результати можна переглянути відразу без додаткових дій, або ж перетворити знайдені елементи на вимірювальні кроки для програми.

Аналіз – Надає користувачам можливість вирішувати складніші вимоги GD&T (геометричних допусків), таких як профіль або справжнє розташування. Можливості відображення та звітності забезпечують як графічне відображення відхилень у вигляді кольорових ліній («вусів»), так і позначення GD&T безпосередньо на CAD-моделі деталі.

Порівняння – Порівнюйте живе відеозображення з накладанням CAD-моделі, як на оптичному компараторі, але з набагато більшою роздільною здатністю. Кольорові зони допусків допомагають швидко визначити, чи відповідає деталь встановленим межам.
