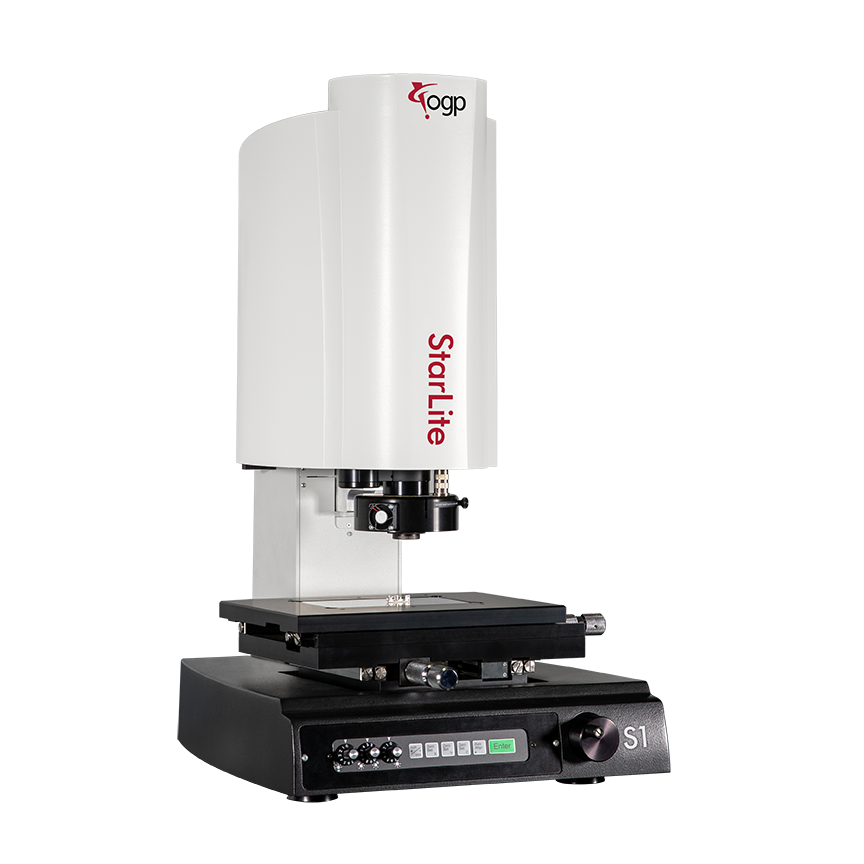

StarLite S1

Переваги пристрою

• Настільний 3D-вимірювальний прилад
• Напівавтоматичне вимірювання з ручним переміщенням столу
• Простий у використанні завдяки програмному забезпеченню Measure-X

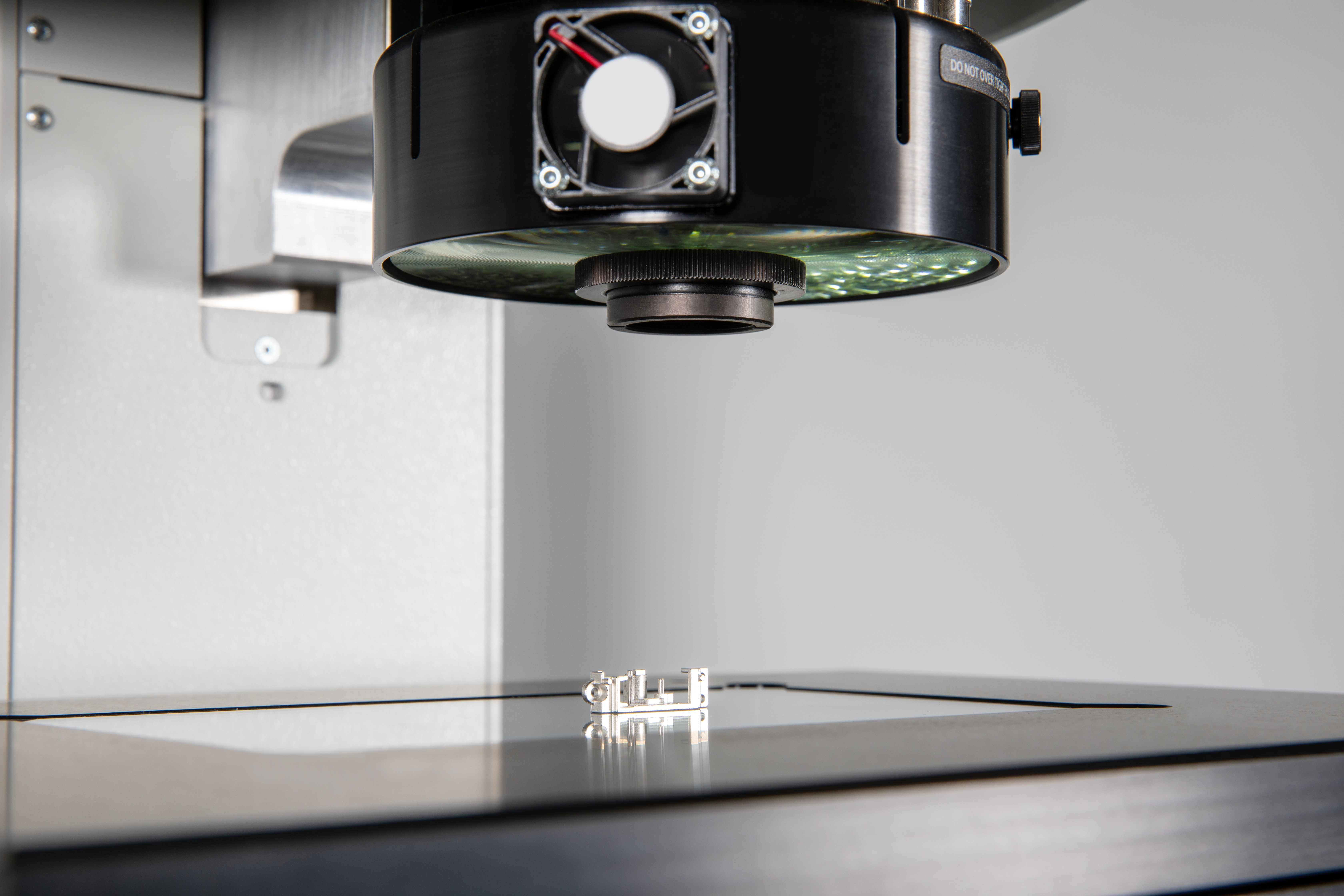

• Висока роздільна здатність зображення завдяки оптиці IntelliCentric-S та VIRTUAL ZOOM
• Сучасне LED-підсвічування з усіх боків
• Доступне за ціною рішення для точних вимірювань

Завантажити технічний паспорт

Опис

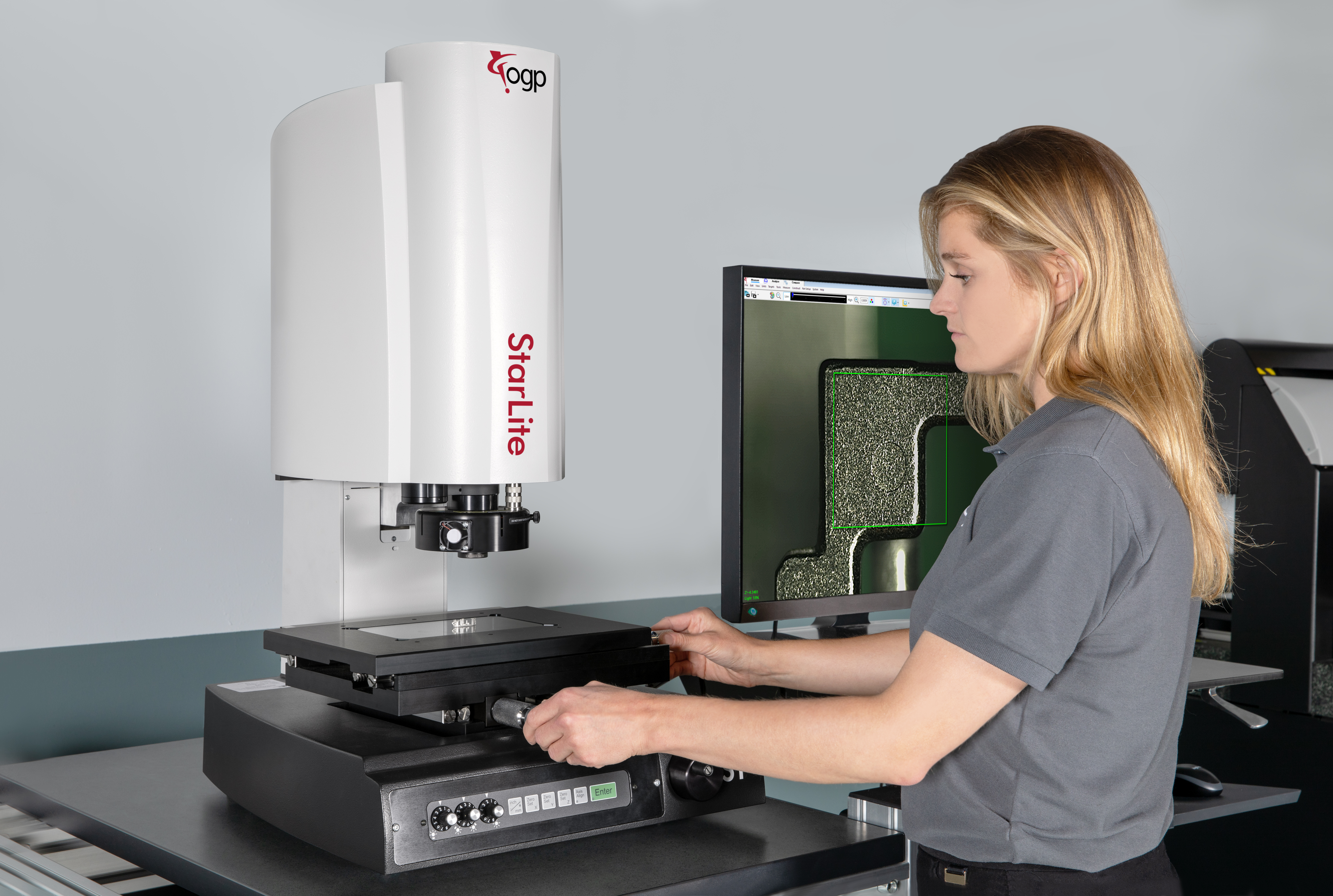

Вимірювальний прилад StarLite S1 – це компактна та надійна відео-вимірювальна система, яка поєднує повністю автоматичні вимірювання з ручним переміщенням столу. Програмне забезпечення Measure-X® пропонує потужні можливості програмування у зручному для користувача інтерфейсі – створена програма веде оператора від одного автоматичного вимірювання кромки до наступного. Прилад оснащений фіксованою оптикою IntelliCentric-S та функцією VIRTUAL ZOOM™, які забезпечують високу роздільну здатність зображення. Стандартне обладнання включає LED-підсвічування – нижнє, коаксіальне та кільцеве SmartRing™ – для освітлення різних типів поверхонь з усіх кутів. Міцна конструкція столу та ергономічне керування гарантують точність, якої можна очікувати від високопродуктивної метрологічної системи, завдяки чому StarLite S1 є надійним та зручним у використанні рішенням для широкого спектра вимірювальних задач.

Системні застосування

Машинобудування — вимірювання оброблених деталей, литих і кованих виробів, зварних конструкцій та екструдованих деталей різних форм і розмірів.
Автомобільна промисловість — мультисенсорні вимірювальні системи OGP забезпечують інтеграцію CAD, високу продуктивність і надійність для виробничих умов, що дозволяє впроваджувати швидкі інновації з року в рік.
Пластмаси — ефективне управління контролем якості у виробництві пластмас є справжнім викликом. Автоматизовані безконтактні відеовимірювальні системи OGP забезпечують надійні, швидкі та ефективні вимірювання.
Енергетика — однією з галузей відновлюваної енергетики, що стрімко розвивається, є сонячна енергетика. Виробництво сонячних панелей потребує надзвичайно точних вимірювань.
Аерокосмічна галузь, хімічна промисловість, інновації та розробки...

Технічні характеристики

StarLite	S1
Вимірювальний діапазон XY [мм]	150 x 75
Вимірювальний діапазон Z [мм]	125
Точність XY [µm]	4,5+8L/1000
Точність Z [µm]	7,0+8L/1000
Роздільна здатність датчиків [µm]	1,0
Вага (орієнтовна) [kg]	50
Вантажопідйомність (рекомендована макс.) [kg]	7
Привід осей	ручний, грубе та точне налаштування (X, Y, Z)

L – вимірювана довжина в міліметрах. Точність визначається процедурою компенсації та верифікації OGP. Точність XY діє при рівномірно розподіленому навантаженні до 5 кг у стандартній вимірювальній площині (до 25 мм від робочої поверхні).

Software

Measure-X

Метрологічне програмне забезпечення Measure-X — це ідеальний вибір для тих, хто шукає універсальний інструмент для вимірювання, який є простим у використанні та здатний впоратися навіть із вимогливим аналізом форми або контуру. Незалежно від того, використовуєте ви оптику, контактні датчики чи лазери, це програмне забезпечення забезпечить вам точні результати.

Просте програмування – Робота в Measure-X є інтуїтивно зрозумілою, і ви опануєте її в найкоротші терміни. Ви можете вимірювати та переглядати результати в режимі реального часу безпосередньо у вікні живого відео. Панель інструментів має логічний дизайн із великими, чітко ідентифікованими іконками, що дає вам миттєвий доступ до всіх функцій вимірювання, побудови та аналізу.

Вимірювання – Просто помістіть деталь на предметний столик і почніть вимірювання одним кліком. Програмне забезпечення SNAP-X сканує зображення та автоматично виділяє всі помітні елементи (Feature Extracts). Результати можна переглянути відразу без додаткових дій, або ж перетворити знайдені елементи на вимірювальні кроки для програми.

Аналіз – Надає користувачам можливість вирішувати складніші вимоги GD&T (геометричних допусків), таких як профіль або справжнє розташування. Можливості відображення та звітності забезпечують як графічне відображення відхилень у вигляді кольорових ліній («вусів»), так і позначення GD&T безпосередньо на CAD-моделі деталі.

Порівняння – Порівнюйте живе відеозображення з накладанням CAD-моделі, як на оптичному компараторі, але з набагато більшою роздільною здатністю. Кольорові зони допусків допомагають швидко визначити, чи відповідає деталь встановленим межам.
