ONE

ONE

Výhody prístroje

  • Ručné 3D meracie rameno
  • Optimalizované na meranie do 3 metrov
  • Široké spektrum aplikácií
  • Kompaktné rozmery a jednoduché ovládanie
  • Porovnanie výsledkov s 3D modelom
  • Rýchla príprava na meranie

Opis

Metronor ONE je ručný prenosný merací systém, ktorý je optimalizovaný na meranie menších a stredne veľkých objektov do veľkosti 3 metrov. Pracuje podobne ako klasické kĺbové ramená, avšak s tým rozdielom, že nie je obmedzený pohyblivosťou kĺbov, čo so sebou prináša celý rad výhod pri zachovaní rovnakej presnosti po celú dobu merania.

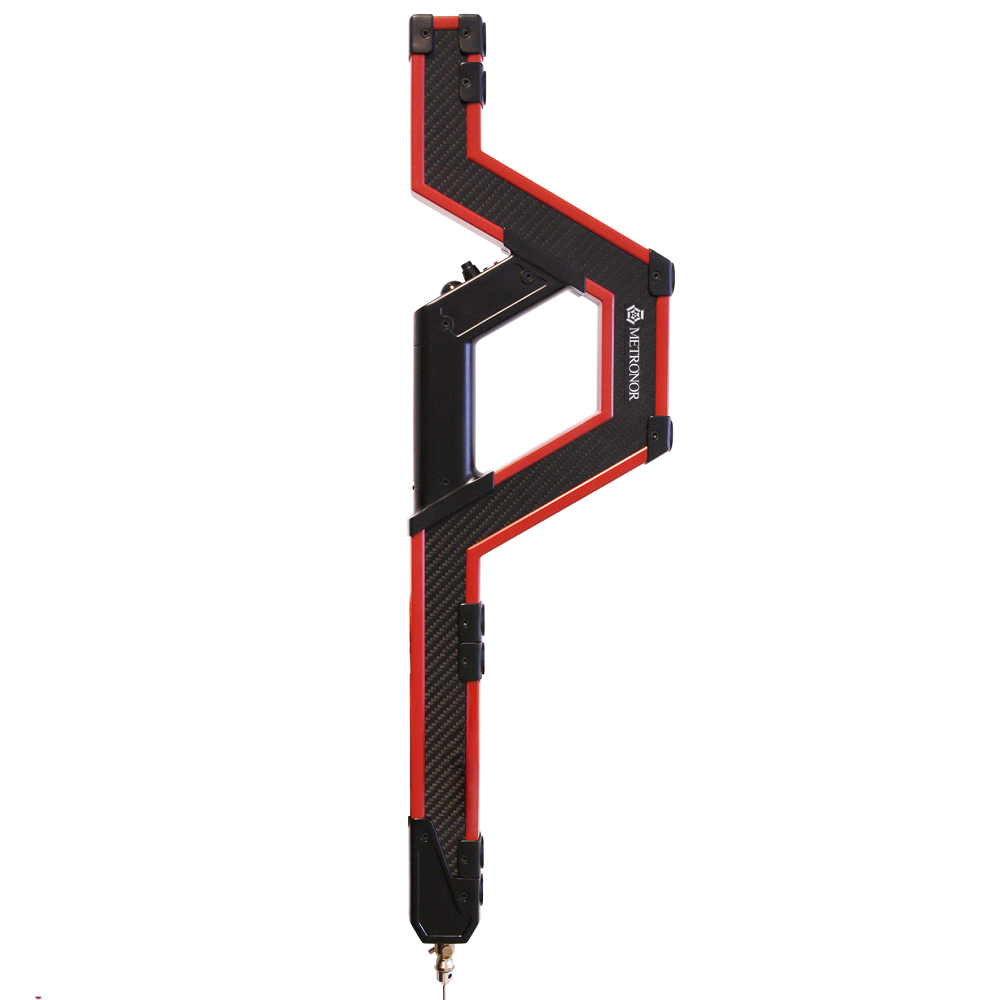

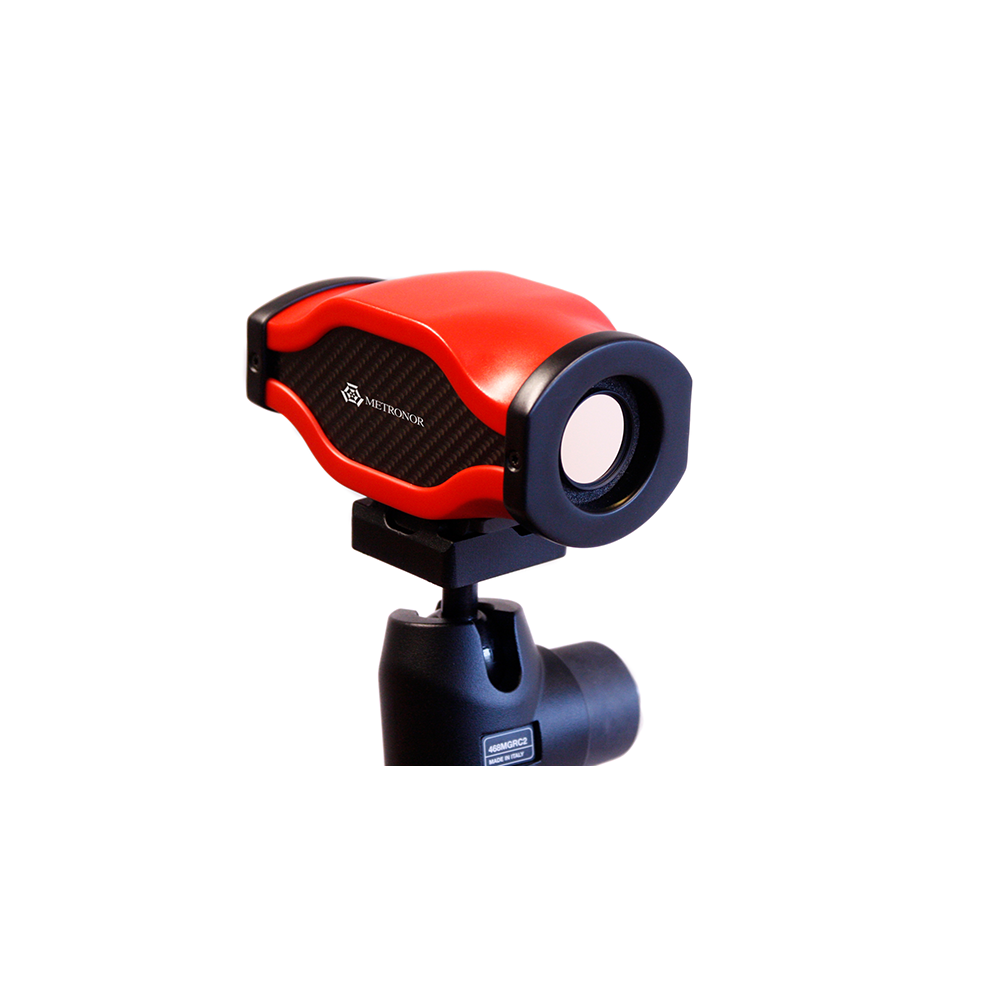

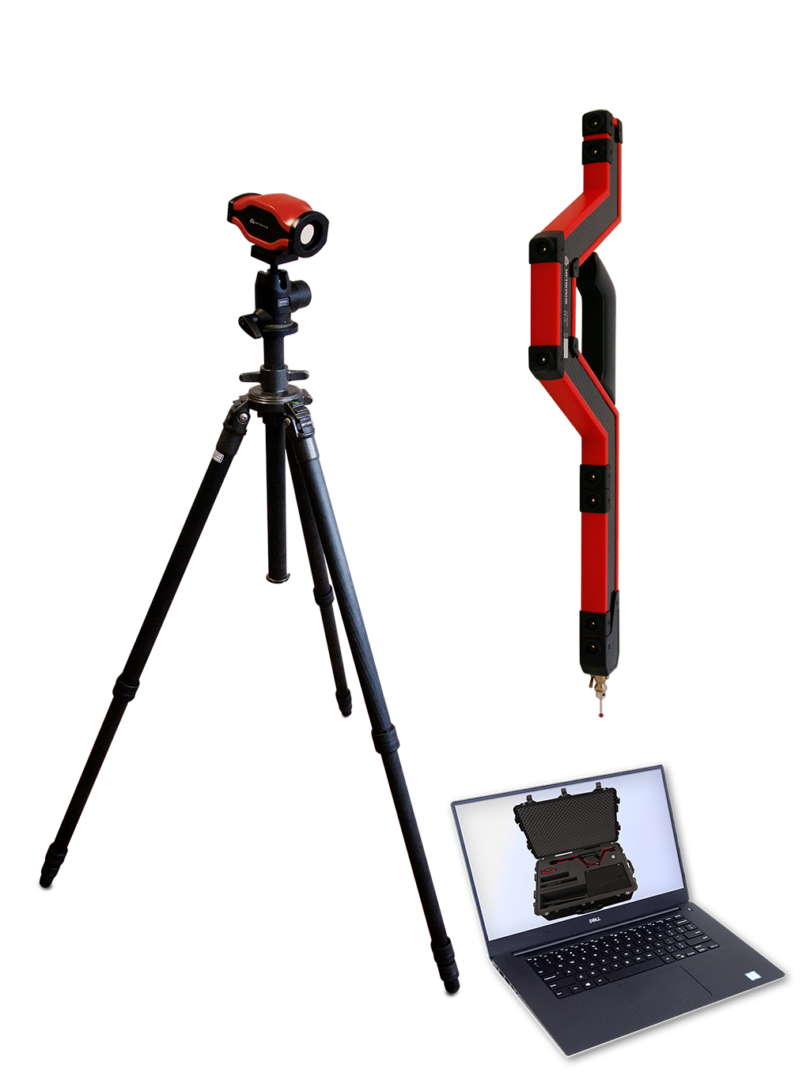

Systém sa skladá z dotykového svetelného pera, kamery so statívom a notebooku so softvérom. Dotykové svetelné pero je napájané z batérie, je bezdrôtové a veľmi ľahké, takže meranie s ním nie je pre obsluhu nijako náročné a neobmedzuje ju v pohybe. Kameru nie je potrebné vyrovnávať, pretože je nulovým bodom systému vo všetkých stupňoch voľnosti.
Systém dokáže vyhodnotiť analýzu GD&T alebo porovnať výsledky s CAD modelom v reálnom čase. Je efektívnym nástrojom na zarovnávanie objektov vo všetkých stupňoch voľnosti, napríklad pri montáži bez prípravku.


Technická špecifikácia

ONE
Merací rozsah ve 3D [m3] 15
Merací rozsah ve 2D [m] 1-5
Presnosť – 3D meranie* [mm] ± 0,08
Presnosť rovinnosti (pre rovinu veľkosti 0,6 x 0,6m2) [mm] ± 0,025
Presnosť rovnobežnosti (medzi dvoma rovinami s rozmermi 600 mm) 0,0025 °

*pre ľubovoľnú vzdialenosť dvoch bodov v pracovnom priestore o rozmere L [m]
