Výhody přístroje

  • Ruční 3D měřicí rameno
  • Široké spektrum aplikací
  • Dvě kamery pro dosažení vyšší přesnosti
  • Kompaktní rozměry a jednoduché ovládání
  • Porovnání výsledků s 3D modelem
  • Vyhodnocení GD&T analýzy

Popis

Systém Metronor DUO je přenosný měřicí systém. Systém se skládá z dotykového světelného pera, se dvou kamer se stativem a z notebooku se softwarem. Díky dvěma kamerám umožňuje měřit větší spektrum výrobků a s vyšší přesností. Dotykové světelné pero je napájeno z baterie, je bezdrátové a velmi lehké, takže měření s ním není pro obsluhu nijak náročné a neomezuje ji v pohybu. Kamery není potřeba vyrovnávat, protože jsou nulovým bodem systému ve všech stupních volnosti. Díky dvěma kamerám lze systém použít pro větší spektrum výrobků, a to s vyšší přesností.

Systém dokáže vyhodnotit analýzu GD&T či porovnat výsledky s CAD modelem v reálném čase. Je efektivním nástrojem pro zarovnávání objektů ve všech stupních volnosti, například při montáži bez přípravku.

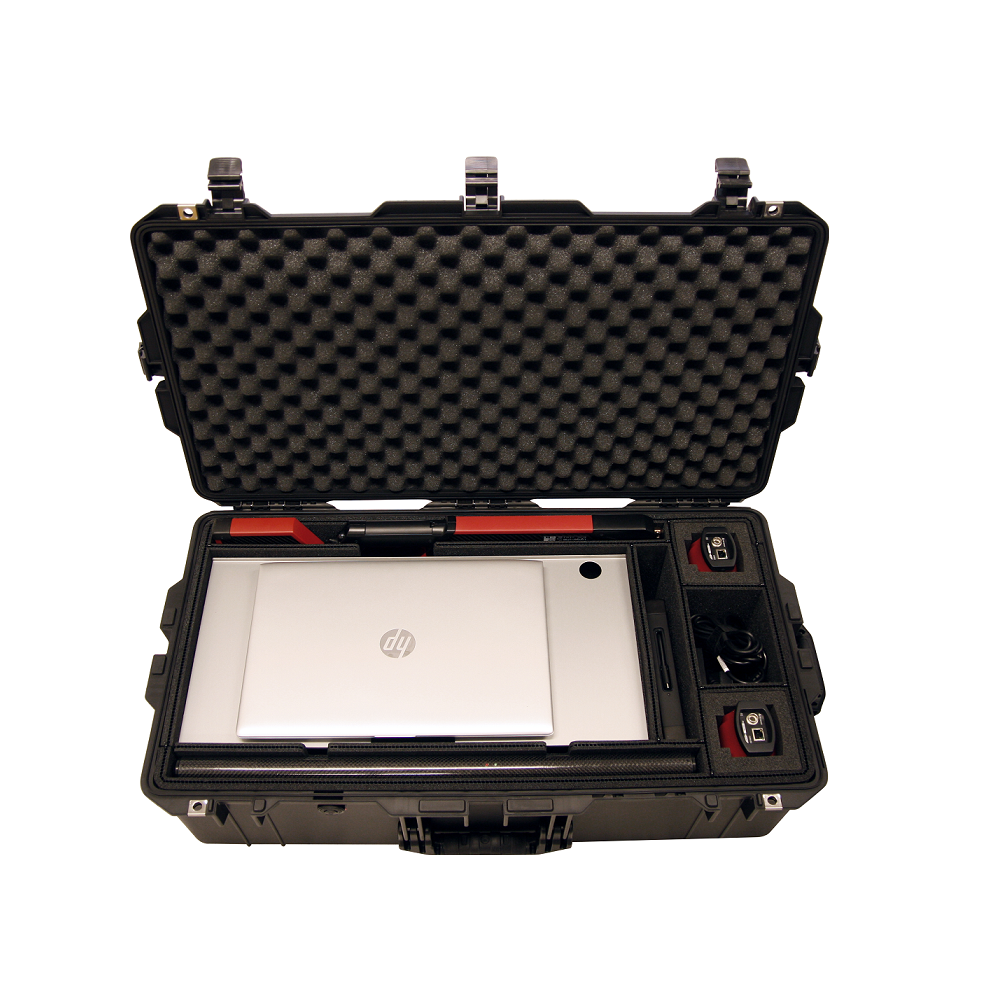

Všechny komponenty systému je možné zabalit do přenosného kufru. Komponenty jsou vytvořeny stavebnicově, a proto je případný upgrade systému velmi jednoduchý. Není tak potřeba kupovat nový systém. Pro větší rozsah měření jde použít pouze jednu kameru.


Aplikace systému

  • Letectví
  • Automobilový průmysl
  • Slévárenství, kování
  • Energetika
  • Výroba
  • Ropný a plynárenský průmysl
  • Potrubí
  • Prototypování
  • Reverzní inženýrství

Technická specifikace

DUO
Měřicí rozsah 1,5-15 m
Přesnost – 3D měření* ± (0,02 + L/70000) mm
Přesnost – měření specifických rozměrů (kolmost, rovinnost, souosost) ± 0,04 mm

*L je měřená délka v milimetrech.

×
