ONE

ONE

Výhody přístroje

  • Ruční 3D měřicí rameno
  • Optimalizováno pro měření do 3 metrů
  • Široké spektrum aplikací
  • Kompaktní rozměry a jednoduché ovládání
  • Porovnání výsledků s 3D modelem
  • Rychlá příprava pro měření

Popis

Metronor ONE je ruční přenosný měřicí systém, který je optimalizovaný pro měření menších a středně velkých objektů do velikosti 3 metrů. Pracuje podobně jako klasická kloubová ramena, avšak s tím rozdílem, že není omezený pohyblivostí kloubů, což sebou přináší celou řadu výhod při zachování stejné přesnosti po celou dobu měření.

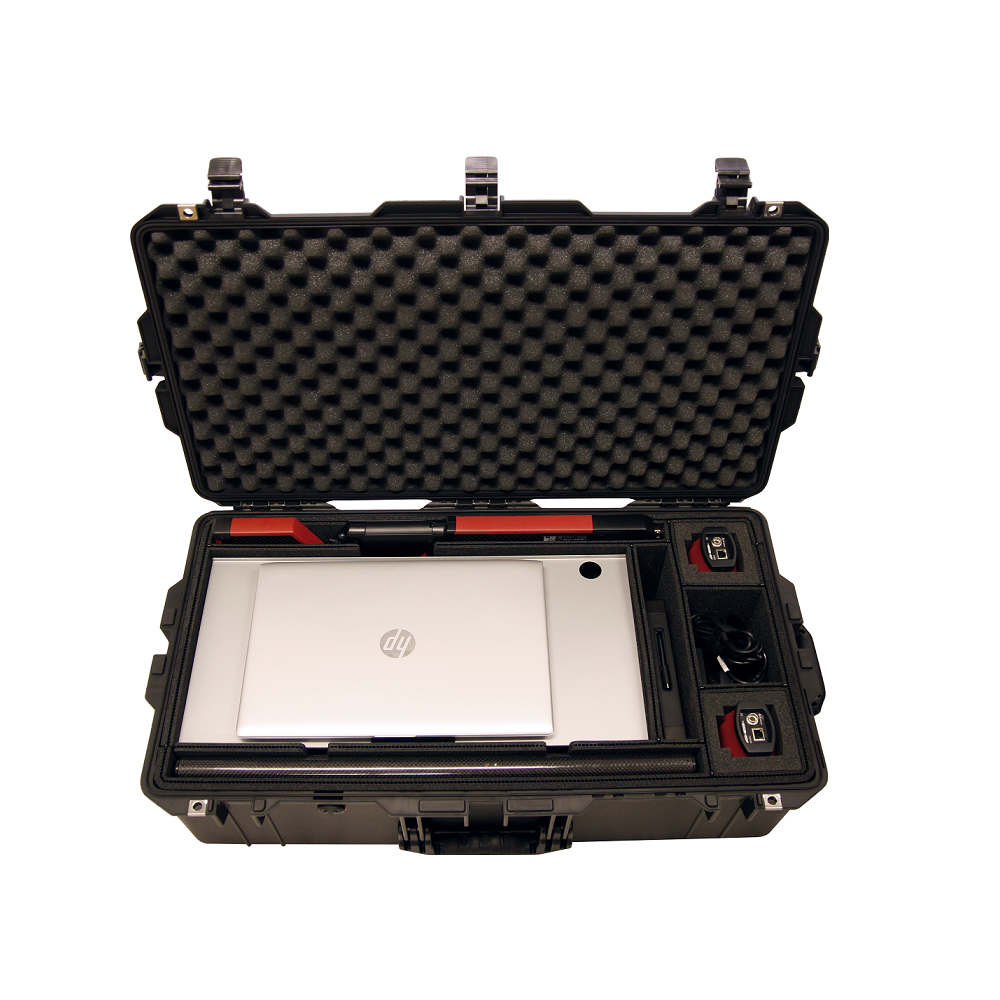

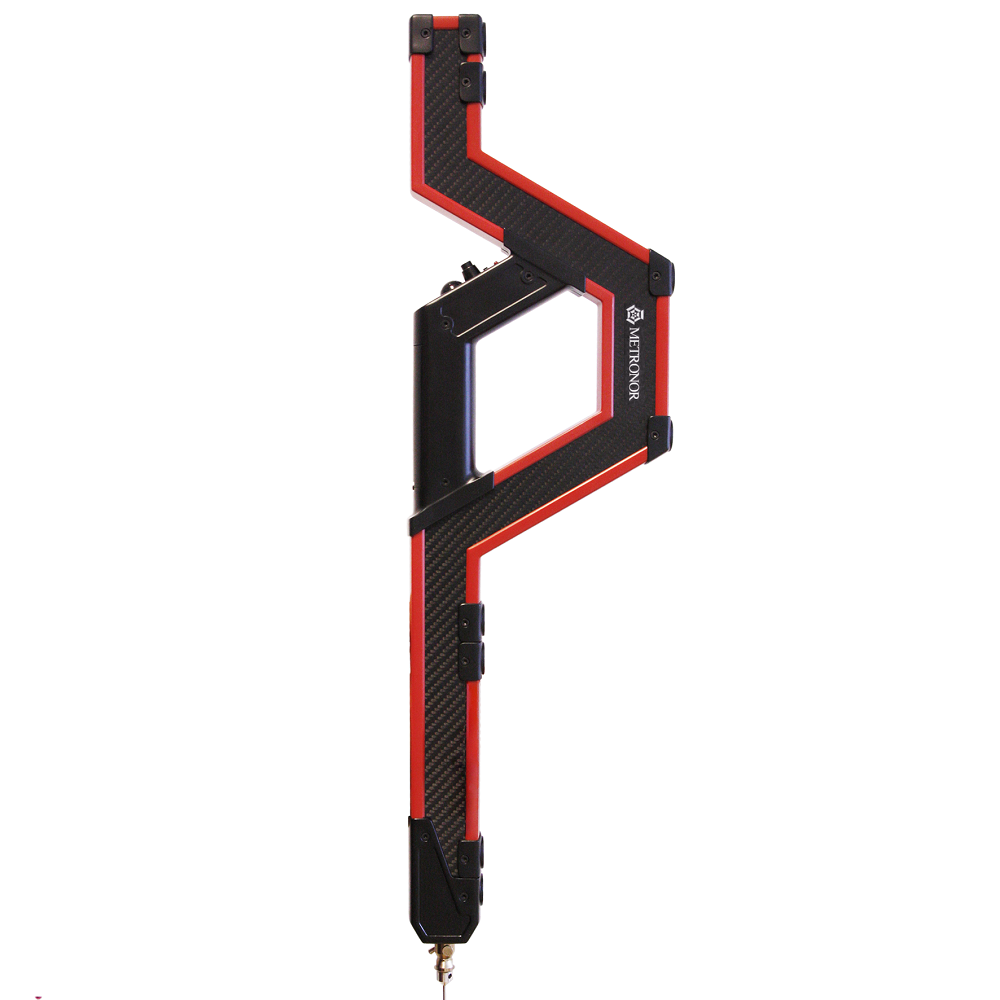

Systém se skládá z dotykového světelného pera, kamery se stativem a notebooku se softwarem. Dotykové světelné pero je napájeno z baterie, je bezdrátové a velmi lehké, takže měření s ním není pro obsluhu nijak náročné a neomezuje ji v pohybu. Kameru není potřeba vyrovnávat, protože je nulovým bodem systému ve všech stupních volnosti.

Systém dokáže vyhodnotit analýzu GD&T či porovnat výsledky s CAD modelem v reálném čase. Je efektivním nástrojem pro zarovnávání objektů ve všech stupních volnosti, například při montáži bez přípravku.


Aplikace systému

  • Letectví
  • Automobilový průmysl
  • Slévárenství, kování
  • Energetika
  • Výroba
  • Ropný a plynárenský průmysl
  • Potrubí
  • Prototypování
  • Reverzní inženýrství

Technická specifikace

ONE
Měřicí rozsah ve 3D 15 m3
Měřící rozsah ve 2D 1-5 m
Přesnost – 3D měření*  ± 0,08 mm
Přesnost rovinnosti (pro rovinu velikosti 0,6 x 0,6m2) ± 0,025 mm
Přesnost rovnoběžnosti (mezi dvěma rovinami o rozměrech 600 mm)   0,0025 °

*pro libovolnou vzdálenost dvou bodů v pracovním prostoru
