Výhody přístroje

  • Automatizovaný laserový 3D skener
  • Měření různě složitých součástí, povrchů a materiálů
  • Skenování bez nutnosti zmatňujícího nástřiku
  • Vyhodnocení rozměrů, porovnání tvaru nebo Reverse Engineering
  • Měření dílů o průměru až 400 mm a délce až 800 mm
  • Software podporuje vyhodnocení GD&T a práci s 3D modelem

Popis

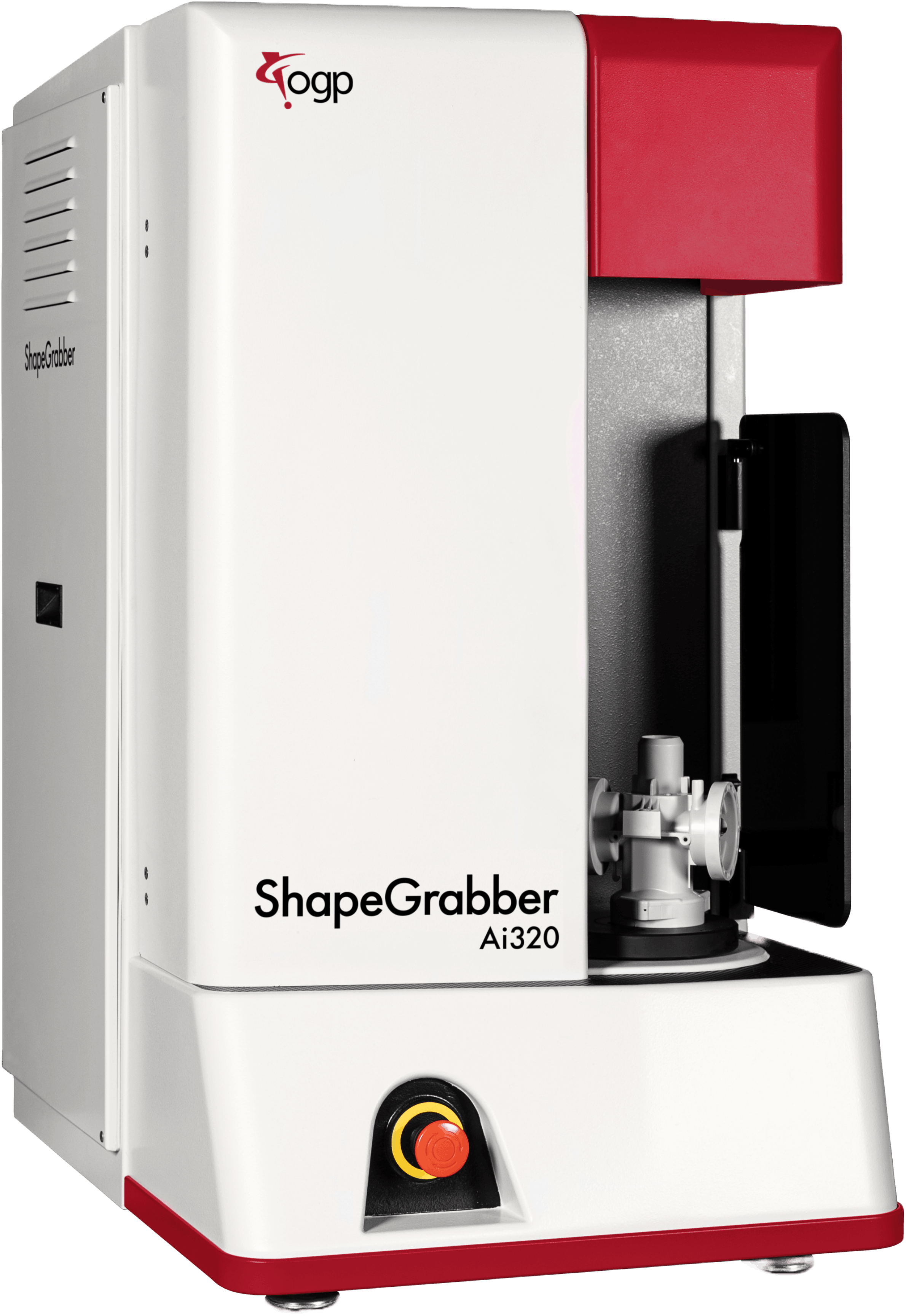

ShapeGrabber je automatizovaný 3D skener, který přináší rychlost, přesnost a snadné použití pro kompletní pokrytí průmyslového 3D měření. ShapeGrabber je schopný měřit tvarově složité součásti jako jsou výlisky z plastu, odlitky či obráběné díly, které jsou časově náročné a obtížné na měření.
Pomocí více pohybových os laserový skener eliminuje potřebu softwarového zarovnání a zajišťuje rychlé a přesné výsledky. Skenovací hlava poskytuje přesná data s vysokou hustotou bodů (až 155 000 bodů za sekundu při měření v plném rozsahu) a poskytuje zprávy o výsledcích, včetně GD&T vyhodnocení. Všechny modely ShapeGrabber lze snadno naprogramovat pro opakovaná měření více součástí. Ovládání přístroje je jednoduché, sken se provede stisknutím jediného tlačítka. Součásti se pokládají na rotační stůl, aby bylo možné nasnímat součást z více poloh.


Aplikace systému

  • Kontrola kvality

Porovnání naskenovaných dat s nominálním 3D modelem.

  • Tvarová analýza

Rozpoznávání a řešení strukturálních a funkčních defektů naskenovaného objektu.

  • Reverzní inženýrsví

Převedení naskenovaných obecných ploch do parametrického 3D modelu.

  • Tvorba prototypů

Rychlé vytváření modelu z naskenovaných dat.


Technická specifikace

ShapeGrabber Ai320 Ai620 Ai820
Rozsah měření [mm] D 100 x 300 D 185 x 600 D 415 x 750 (415 x 1200 x 355)
Přesnost jednoho skenu [µm] 6+L/100 15+L/100 50+L/20
Rotace stolku  360° 360° 360°
Chyba při otáčení [µm] 10 15 -
Naklápění stolku (volitelně)  25° 25° -
Chyba při naklápění [µm] 5 25 -
Hloubka ostrosti 100 185 415
Nosnost [kg] 20 80 100
Rychlost snímání dat [bodů/s] 155,000 až 1,500,000
Software Polyworks, Geomagic, SGCapture
Hmotnost [kg] 150 350 725

*L je měřená délka v milimetrech.
