Laserový interferometr

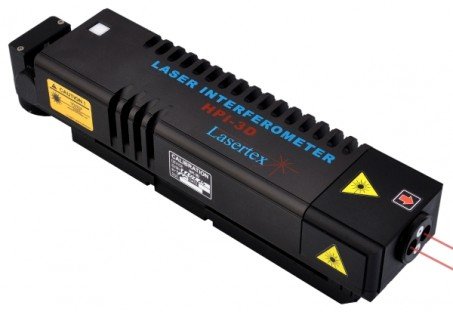

Laserový interferometr HPI-3D od společnosti LASERTEX je nejpřesnější dostupné měřidlo, které se používá nejčastěji ke kompenzaci měřicích a obráběcích přístrojů, či pro běžné měření délky. Přístroj lze použít k měření dlouhých vzdáleností v řádu desítek metrů, nebo naopak velmi krátkých vzdáleností v řádu stovek piko metrů. HPI-3D umožňuje měření objektů s rychlostí až 7 m/s s rozlišením 0,0001 µm.
Systém lze použít ve vědeckých laboratořích, strojírenských halách nebo třeba ve venkovních plochách. Díky své kompaktnosti je možné jej sbalit pouze do příručního kufříku o hmotnosti do 10 kg.
Ve standartním vybavení systém obsahuje laserovou hlavu, optiku pro měření lineárních veličin, snímače pro kompenzaci prostředí a počítač se softwarem. Pro většinu základních aplikací je standardní vybavení dostatečné. V případě potřeby je možnost dovybavit o komponenty pro měření kolmosti, rovinnosti nebo polohování rotačních os při použití rotační základny Wally.
Výhody produktu
- Nejpřesnější dostupné měřidlo s rozlišením 100 pm při rychlosti až 7 m/s
- Snadné ustavení díky elektronickému vyrovnání
- Software systému je v češtině s doživotní softwarovou podporou a upgrady zdarma
- Systém je přenosný s celkovou váhou do 10 kg
- Generování dráhy CNC stroje (G kód) je v ceně standardní konfigurace
- Vyhodnocení výsledků je podle světových standardů (ISO, ASME, VDI, JIS nebo GB)
Technická specifikace produktu
| Laserový interferometr | |
|---|---|
| Typ Laseru | He-Ne laser (632,99 nm) s frekvenční stabilizací |
| Přesnost vlnové délky | ± 0,005 ppm |
| Maximální rychlost | ± 7 m/s (20 m/s) |
| Rozlišení | 100 pm |
| Doba stabilizace laseru | < 5 min |
| Rozsah teplot | 0-40 °C |
| Měření vibrací | Do 1000 KHz |
| Kompenzace prostředí | Probíhá v reálném čase pomocí bezdrátových senzorů 1x senzor pro měření teploty, vlhkosti a tlaku 3x senzor pro měření teploty materiálu |
| Hmotnost | 1200 g – laserová hlava 500 g –přívod napájení |
| Měření | Rozsah | Rozlišení | Přesnost |
|---|---|---|---|
| Vzdálenost | 0-40 (40-80) m | 0,0001 µm | 0,41 µ/m |
| Rychlost | 0-7 m/s | 0,25 µm/s | ±0,01 % µm |
| Měření úhlu | 0-3600 arcsec | 0,001 arcsec | ±0,1 ppm |
| Přímost (s úhlovou optikou) |
0-15 m | 0,01 µm | ±0,2 % µm |
| Přímosti (s Wollastonem) |
0,3-9 m | 0,01 µm | ±0,5 % · L µm |
| Kolmosti (3D optika) |
0-6 m | 0,1 µm | (5 + 5 · L) µm |
| Rovinnost (s úhlovou optikou) |
0-15 m | 0,01 µrad | ±0,2 % µm |
| Kolmost (s Wollastonem) |
±1000 arcsec | 0,01 µm | ±0,5 arcsec |
* L – vzdálenost mezi optickými komponenty v metrech
